VFD_LD8035E_CLOCK 開発日誌(14) 追加したフットプリントいろいろ。

 いよいよ基板設計ではありますが、はじめて使用する部品のフットプリントを追加しました。

まずは主人公のLD8035E VFD管です。　

12本のパッドが円形に並べられているのが特徴です。ヒーター線の位置に印をつけて、15度傾けてパッドを配置しています。　

KiCadのフットプリントウィザードのメニューにある、Circular Pad Arrayを使えばキレイにパッドを配置する事ができます。

続いて、昇圧回路のインダクターです。　(株)秋月電子通商から購入した太陽誘電のLHL08NB101K　です。Data Sheetを見ながら外形の大きさとパッドの位置・大きさを配置します。

ついでに、トロイダルコイルもフットプリントを作りました。　縦型のLHL08NB101Kとどちらを使うかで悩みました。いかにもコイルなコッチも捨てがたい・・・

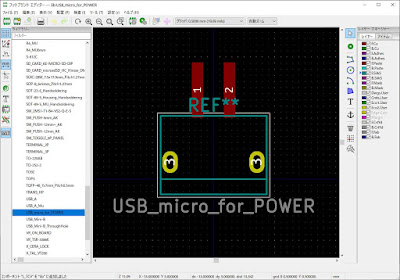

電源は、スマホのUSB充電器を利用するとして、マイクロUSBコネクタを使うことにしました。

ついでに、電源専用のターミナルのフットプリントも作りました。　

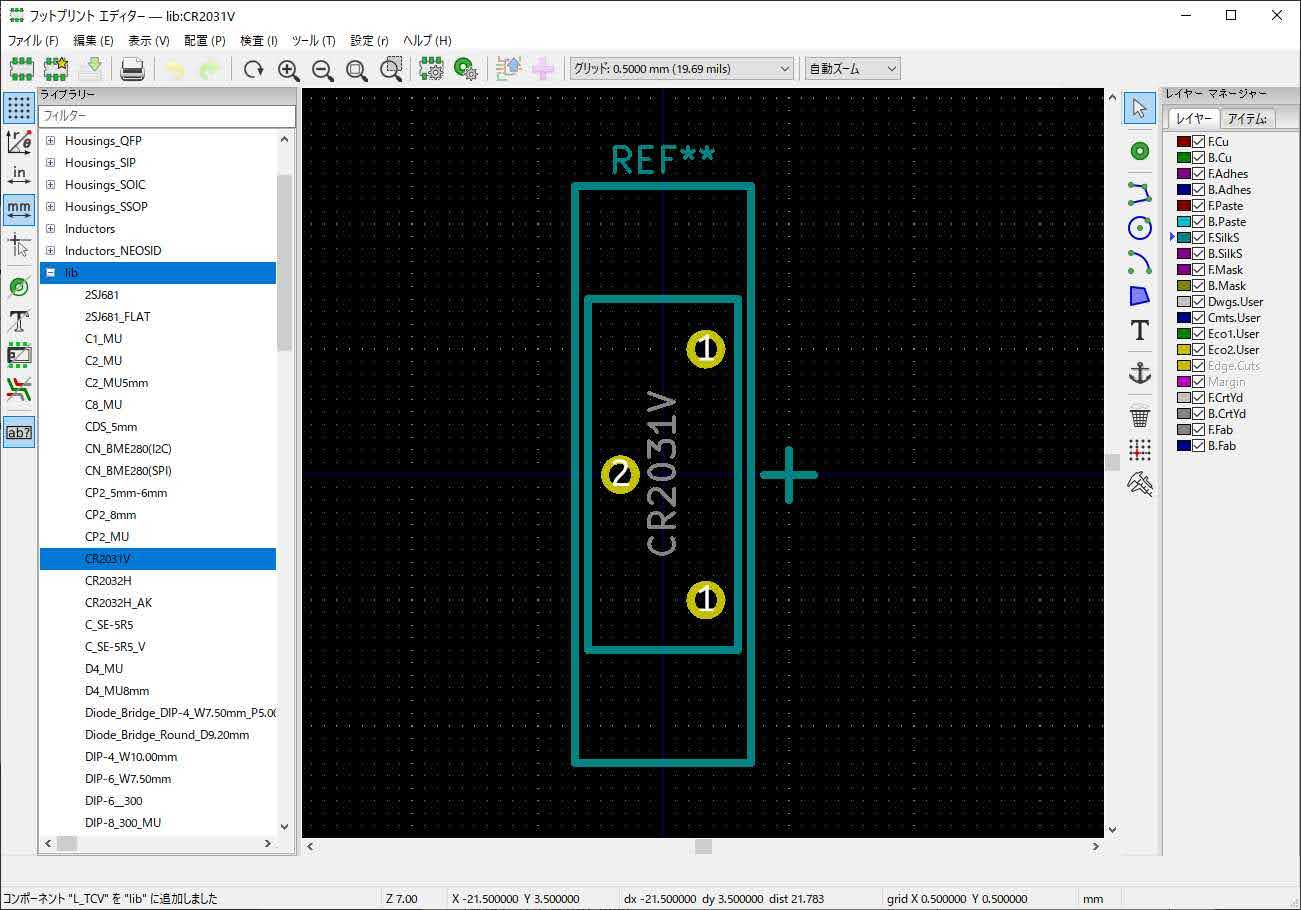

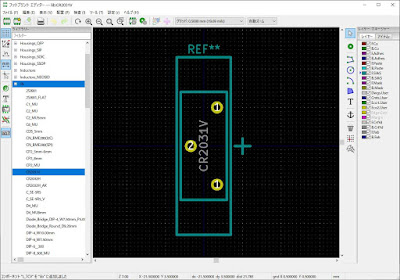

バックアップ用バッテリCR2031の電池ホルダです。電極の＋－を間違えないように、、、

最後に圧電スピーカーPKM13EPYH4000-A0です。

20210305(+3.0h)
